013-01

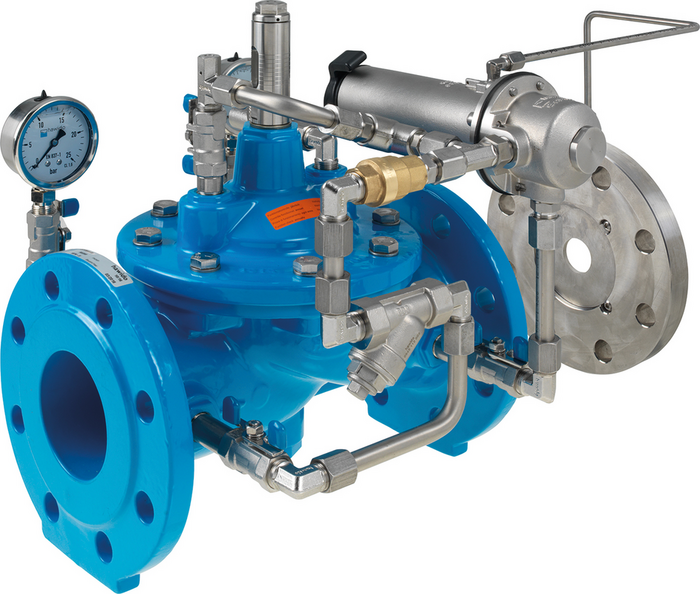

Ventil za ograničavanje količine protoka s nepovratnom funkcijom

Ventil za regulaciju protoka ograničava protok medija na unaprijed tvornički namješteni max. protok iz zone višeg tlaka u zonu nižeg tlaka, neovisno o promjenjivom radnom tlaku. Tvornički namješteni maksimalni protok je moguće regulirati upravljačkim ventilom do +/- 15%. Ventil s nepovratnom funkcijom ne dozvoljava povratni tok, i to kad je ulazni tlak manji od izlaznog tlaka.

Minimalni ulazni tlak: 1 bar (uzeti u obzir gubitak tlaka na blendi i glavnom ventilu-cca. 0,5 bar)

Prilikom ugradnje potrebno je osigurati odstojanje između ventila i blende (x=5xDN) i iza blende ( y=3xDN).

Za dimenzioniranje ventila potrebno je osigurati sljedeće podatke:
-količinu na koju se ograničava protok
-Ulazni tlak (P1)
-Izlazni tlak (P2)

Sastavni dijelovi:
1:Glavni ventil
2:Kuglasta slavina (A, B, C)
3:Filter
4:Blenda
5:Prigušni nepovratni ventil
6:Upravljački ventil
7:Mjerna blenda diferencijalnog tlaka
8:Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
9:Nepovratni ventil (A,B)
10:Igličasti ventil
11:Manometar s kuglastom slavinom (A, B)
B: DN 40-150: 22 mm
DN 200-250: 27 mm
DN 300: 29 mm
X: 5 x DN cjevovoda
Y: 3 x DN cjevovoda

Čitaj dalje reduce
Materijal: Dijelovi kućišta, kućište blende: nehrđajućeg čelika, Hawle epoksidna praškasta zaštita
Upravljački vod: nehrđajući čelik
Membrane i brtve: EPDM prema KTW-BWGL
Upravljački ventil: od nehrđajućeg čelika
Max. radni tlak: Vidi tablicu
Medij Pitka Voda

Ventil za regulaciju protoka ograničava protok medija na unaprijed tvornički namješteni max. protok iz zone višeg tlaka u zonu nižeg tlaka, neovisno o promjenjivom radnom tlaku. Tvornički namješteni maksimalni protok je moguće regulirati upravljačkim ventilom do +/- 15%. Ventil s nepovratnom funkcijom ne dozvoljava povratni tok, i to kad je ulazni tlak manji od izlaznog tlaka.

Minimalni ulazni tlak: 1 bar (uzeti u obzir gubitak tlaka na blendi i glavnom ventilu-cca. 0,5 bar)

Prilikom ugradnje potrebno je osigurati odstojanje između ventila i blende (x=5xDN) i iza blende ( y=3xDN).

Za dimenzioniranje ventila potrebno je osigurati sljedeće podatke:
-količinu na koju se ograničava protok
-Ulazni tlak (P1)
-Izlazni tlak (P2)

Sastavni dijelovi:
1:Glavni ventil
2:Kuglasta slavina (A, B, C)
3:Filter
4:Blenda
5:Prigušni nepovratni ventil
6:Upravljački ventil
7:Mjerna blenda diferencijalnog tlaka
8:Optički pokazivač otvorenosti (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
9:Nepovratni ventil (A,B)
10:Igličasti ventil
11:Manometar s kuglastom slavinom (A, B)
B: DN 40-150: 22 mm
DN 200-250: 27 mm
DN 300: 29 mm
X: 5 x DN cjevovoda
Y: 3 x DN cjevovoda

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
Max. radni tlak
PN
L
 Medij Težina A-Text Košarica
130100400
   IG 1 1/2" 16 bar 10/16 210 mm 11,00 kg
130100410
   IG 2" 16 bar 10/16 210 mm 11,00 kg
130104010
   40 16 bar 10/16 200 mm 13,00 kg
130105010
 1) 50 16 bar 10/16 230 mm 16,00 kg
130106510
   65 16 bar 10/16 290 mm 21,00 kg
130108010
 1) 80 16 bar 10/16 310 mm 27,00 kg
130110010
 1) 100 16 bar 10/16 350 mm 35,00 kg
130112510
   125 16 bar 10/16 400 mm 52,00 kg
130115010
 1) 150 16 bar 10/16 480 mm 61,00 kg
130120010
   200 10 bar 10 600 mm 115,00 kg
130120020
   200 16 bar 16 600 mm 115,00 kg
130125010
   250 10 bar 10 730 mm 247,00 kg
130125020
   250 16 bar 16 730 mm 247,00 kg
130130010
   300 10 bar 10 850 mm 358,00 kg
130130020
   300 16 bar 16 850 mm 358,00 kg
Moj izbor
1)
'Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit

Izvedba za PN25 na upit (do DN 200)
